드론 및 항공 플랫폼용으로 설계된 민감한 OGI 카메라

메탄과 400개 이상의 VOC 감지 및 시각화

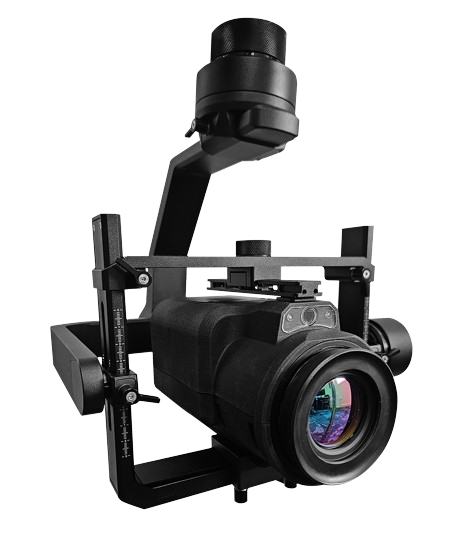

EyeCGas® Fly OGI는 드론 및 항공 플랫폼용으로 설계된 세계에서 가장 민감한 OGI 카메라입니다. 메탄, CO2 및 400개 이상의 VOC를 감지하고 시각화합니다.

EyeCGas® Fly는 드론 및 공중 플랫폼에 쉽게 통합되도록 특별히 설계되었으며, 쉬운 통합 인터페이스와 함께 가벼운 무게와 부피 디자인을 제공합니다. EyeCGas® Fly는 내장된 고유한 이미지 처리 알고리즘, 이미지 및 비디오 녹화는 물론 라이브 스트리밍을 사용하여 감지할 수 있습니다.

■  주요 특징

✓  가스 누출 감지
메탄, CO2 등 400종 이상 VOC 신속 감지

✓  고감도
가장 민감한 센서 설계로 작은 누출 감지 가능 / 장거리 감지 수행

✓  가스 정량화(옵션)
내장 Wi-Fi, GPS, 핫스팟 및 Bluetooth 기능

✓  열화상 이미징
고성능 측정을 위한 온도측정 기능 및 색상 팔레트

✓  법적 규제사항 준수
EPA Quad Oa (OOOOa)규정 준수

✓  원활한 통합
드론 및 짐벌 플랫폼에 빠르고, 쉽게 통합할 수 있도록 특별히 설계되었습니다.

✓  컴팩트한 디자인
가벼운 무게, 컴팩트한 크기로 더 작은 플랫폼과 통합 가능

■  Application 동영상

■  인증(Certifications)

• ANSI/ISA-12.12.01-Class I 및 II, Division 2 및 Class III 위험(제한된) 장소에서 사용하기 위한 비발화성 전기 장비,
• CSA C22.2 No. 213-M1987, 초판: Class I, Division 2 위험 장소에서 사용하기 위한 비발화성 전기 장비.
• 본질 안전 "ic", 보호 "n"으로서의 IECEx EMT 19.0006X
• EMT19ATEX0009X
• Ex II 3 GD
• Ex ic nA nC IIC T6 Gc Tamb = -20°C ~ +50°C
• Ex ic IIIC T85°C Dc Tamb = -20°C ~ +50°C

■  기술 사양

이미징 성능 - 열화상 카메라

• IR 해상도 : 320 x 240 pixels
• IFOV : 1mRad [30um 피치]
• 전체 프레임 속도 : 15Hz
• 스펙트럼 대역 : 3.1 - 3.5 µm
• 열 감도 : <10 mK at 25˚C
• 광학 : f/1.1; 18° (30 mm) 렌즈; 수동 초점; 고정식
• 배율 : x2, x4, x8 및 x16 (visible 카메라에 한함)
• 시작 시간 : < 12분 @ 25°C
• 작동 온도 범위 : -20°C - 40°C

이미지 표현

• 측정 : 지점 온도 측정
• 측정 온도 범위 : -20°C - 350°C
• 정확도 : 최소 ± 1°C (0 - 100°C), ± 2% (> 100°C), ± 2°C (-20 - 0°C)
• 컬러 팔레트 : 6컬러 팔레트 (무지개, 아이언, ISO 빨강, ISO 초록, 그레이 스케일 및 선명함)

가스 누출 감지

• 작동 기능 : 자동 및 고급 모드
• VOC 가스 감지를 위한 3.2μM ~ 3.4μM 스펙트럼 필터 사용 : 메탄, 아세트산, 벤젠, 부타디엔, 부텐, 부탄, 디메틸벤젠, 에탄, 에틸렌, 에틸 벤젠, 산화에틸렌, 헥산, 헵탄과 같은 400개 이상의 화합물 , 이소부틸렌, 이소프로필알코올, 이소프렌, 메탄올, MEK 메틸에틸케톤, 옥탄, 펜텐, 프로판, 프로판알

통신 인터페이스

• USB : 데이터 전송, 비디오 스트리밍 및 비디오 이미지 파일 전송
• 12p 멀티 포트 : 이더넷 [DHCP 클라이언트]v; [12V]의 전원; 유지보수 포트

렌즈

• 18.2°, f = 30 mm, F1.1

초점 모드

• 고정식

물리적 특성

• 무게 : 1.4750 kg (3.09 lbs)
• 색깔 : 회색과 검정
• 크기(LXHXW) : 194mm x 103.5mm x 94.5mm
• 인터페이스 : 삼각대 장착 UNC 1/4″, 회전 안전

정량화

• 원격 EyeCSite / 오프라인(TBR)

환경 조건

• IP55 (테스트 예정)

디지털 비디오 및 오디오 녹음

• 비디오 및 오디오 녹화 : 디지털 비디오 레코더 내장은 모든 모드에서 .ts 형식 비디오를 생성
• 스냅샷 기능 : 스냅샷 명령은 사용 가능한 모든 모드에서 .jpg 파일을 생성
• 저장 용량 : 55GB 솔리드 스테이트 메모리를 통해 최대 20시간 이상의 비디오 저장 가능

전원

• 전원 : 12 VDC : 13W

​
