원거리 가스누출 감지 및 정량화 측정솔루션

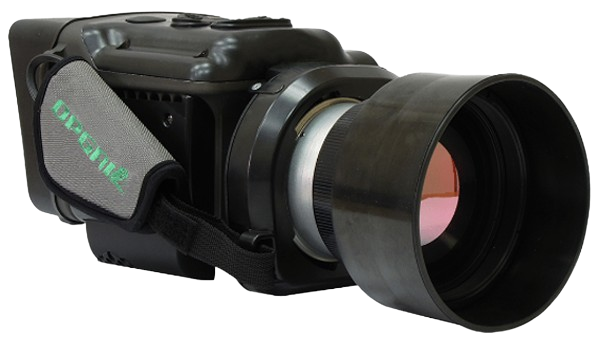

휴대용 원거리 광학 가스 이미징 카메라(OGI Camera)

EyeCGas® 2.0 – 메탄, 탄화수소, 400개 이상의 VOC 및 CO2에 대한 원거리 광학 가스 감지기

EyeCGas® 2.0 Long Range OGI 카메라는 원거리 가스누출 감지 및 감시를 위해 개발된 장비로 산업현장의 혹독한 환경을 견디며, 안전을 보장하기 위한 이상적인 가스누출 감지 솔루션입니다.

이미 전 세계의 많은 고객으로부터 성능이 검증된 EyeCGas® 2.0 Long Range OGI 카메라는 원거리 지점에 대한 메탄, CO2 및 400종 이상의 휘발성유기화합물(VOC)을 신속하게 감지합니다.

EyeCGas® 2.0 Long Range OGI 카메라는 멀티 스펙트럼 필터교환 기술 특허를 통해 다양한 측정 조건에서도 향상된 감지능력을 갖춘 유일한 OGI 카메라입니다.

측정된 결과는 EyeESite QOGI 전용 소프트웨어를 통해 원격으로 누출된 가스의 정량화가 가능하고 실시간으로 측정결과를 스트리밍하거나 공유할 수 있습니다.

EyeCGas® OGI 카메라 시리즈는 업계 최초 4년 보증과 고객의 피드백을 기반으로 한 소프트웨어 무상 업그레이드 서비스를 제공하여 고객지원에 최선을 다하고 있습니다.

■  주요 특징

✓  원거리 망원렌즈
7.5도 시야각을 통해 원거리의 선명한 이미지를 제공

✓  가스 누출 감지
메탄, CO2 등 400종 이상 VOC 신속 감지

✓  멀티 스펙트럼 OGI
고유한 멀티 스펙트럼 필터교환 기술을 적용, 하나의 장비로 메탄, VOC 및 CO2 감지 가능

✓  열화상 이미징
고성능 측정을 위한 온도측정 기능 및 색상 팔레트

✓  견고한 제품 설계
석유화학 및 가스산업 현장의 가혹한 조건에서 고성능 감지를 위한 특수설계 반영

✓  방폭기계기구 인증 취득
IECEX intrinsically safe Zone II, ANSI, CSA Class I & Class II div.2.

✓  무료 펌웨어 업그레이드
펌웨어 업데이트 및 개선사항 무상지원 서비스 제공

✓  가스 정량 측정
EyeCSite 소프트웨어 및 외부장치를 통한 가스정량 측정

✓  LDAR 지원
다양한 소프트웨어 및 분석기와 통합운영 가능

✓  법적 규제사항 준수
EPA Quad Oa (OOOOa)규정 준수

✓  무선연결
Wi-Fi, GPS, 핫스팟 및 Bluetooth 기능내장

■  Application 동영상

■  인증(Certifications)

• ANSI/ISA-12.12.01-Class I 및 II, Division 2 및 Class III 위험(제한된) 장소에서 사용하기 위한 비발화성 전기 장비,
• CSA C22.2 No. 213-M1987, 초판: Class I, Division 2 위험 장소에서 사용하기 위한 비발화성 전기 장비.
• 본질 안전 "ic", 보호 "n"으로서의 IECEx EMT 19.0006X
• EMT19ATEX0009X
• Ex II 3 GD
• Ex ic nA nC IIC T6 Gc Tamb = -20°C ~ +50°C
• Ex ic IIIC T85°C Dc Tamb = -20°C ~ +50°C

■  기술 사양

이미징 성능 - 열화상 카메라

• IR 해상도 : 320 x 240 pixels
• 초점 방식 : 수동 초점
• 감지기 피치 : 30 μm
• 열 감도/NETD : <10 mK at 30°C (86°F)
• 가스 감도 : 9.0 ppm m, 0.07 g/h (ΔT =10°C , 1 m/s 풍속거리 2m (메탄))
  부속서K 감도 0.15 g/h (ΔT 5°C 1 m/s 픙속거리 1m (메탄))
• 위험지역 규정준수 : CSA C22.2 No. 213-M1987, 비인센티브 전기장비 Class I, Division 2, ANSI/ ISA- 12.12.01 – Class I and II, Division 2, and Class III, ATEX.에 사용
• Zone 2 등급 본질안전 : Ex II 3 GD; Ex ic nA nC IIC T6 Gc; Ex ic tc IIIC T85°C DC
• 가스 누출 감지 : VOC 가스용 3.2 μm - 3.4 μm 스펙트럼 필터 사용
  감지 : 메탄, 아세트산, 벤젠, 부타디엔, 부텐, 부탄, 디메틸벤젠, 에탄,에틸렌, 에틸벤젠, 에틸렌옥사이드, 헥산, 헵탄, 이소부틸렌, 이소프로필알코올, 이소프렌, 메탄올, 메틸에틸케톤(MEK), 옥탄, 펜텐, 프로판, 프로판알.

감지기 및 광학 데이터

• 감지기 유형 : 초점면 배열(FPA), 냉각식 MCT
• 스펙트럼 범위 : 3.1 μm - 4.4 μm
• 교체가능 필터 : 기본: 3.2 - 3.5 μm; 원거리: 3.3 - 3.6 μm; CO2: 4.1 - 4.4 μm
• 센서 냉각 : 스털링 마이크로쿨러
• 디지털 이미지 향상 : 고감도 모드(HSM), 노이즈 감소 필터
• 사용 가능한 렌즈 : 7.5° (75 mm); 18° (30 mm)
• 조리개 값 : 1.1

이미지 표현

• 디스플레이 : 3.5" (10’눈부심 방지막 사용과 동등), 640 × 480 픽셀, LCD
• 이미지 표현 모드 : IR 이미지, 실화상 이미지, 일반, 강화 및 열화상 촬영
• 컬러 팔레트 : 6컬러 팔레트 (무지개, 아이언, ISO 빨강, ISO 초록, 그레이 스케일 및 선명함)
• 배율 : x2, x4, x8 및 x16 (visible 카메라에 한함)

측정 및 분석

• 측정 온도 범위 : -20°C - 350°C (-4°F - 662°F)
• 정확도 : 최소 ± 1°C (0 - 100°C), ± 2% (> 100°C), ± 2°C (-20 - 0°C)
• 가스 배출 정량화 : 실시간 및 오프라인 내장 영상처리 데스크톱 또는 핸드헬드용 VOC가스 정량화 (오프라인/온라인 작동)

악세사리 및 앱

• 헤드업 디스플레이 : 음성명령 기능을 포함한 헤드업 디스플레이 Realware®
• 모바일 APP : Android 10 /IOS 14 이상

통신 인터페이스 및 데이터 저장

• GPS : 자동포함, 모든 이미지 또는 녹화영상에 추가 가능
• 저장 매체 : 64GB 메모리로 최대 20시간 이상 비디오 저장
• 이미지 파일 형식 : JPG 형식
• 통신 인터페이스 :
  - USB : 데이터 전송, 비디오 스트리밍 및 비디오 이미지 파일 전송
  - Wi-Fi 2.4GHz : 비디오 스트리밍 및 파일 전송
  - Bluetooth 4.2 : RMLD, TVA2020, LDAR 소프트웨어 등
  - GPS : 내장 또는 외장
• 비디오 출력 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성

영상 녹화 및 스트리밍

• 적외선 및 영상 비디오 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성
• 라디오메트릭 적외선 비디오 스트리밍 : Wifi 사용

환경 및 인증

• 작동 온도 범위 : -20°C - 50°C (-4°F - 122°F)
• 보관 온도 범위 : -40°C - 70°C (-40°F - 158°F)
• 외함 : IP65
• 낙하 : ASTM-D 4169-06 스케줄 A
• 진동 : ASTM-D 4169-08 스케줄 F 시험방법 D999
• 초가속수명시험(HALT) : 최고 온도: 55°C, 최저 온도: -20°C
• 안전 : EN60950-1:2006

추가 정보

• 배터리 유형 : 충전식 리튬 이온 배터리 * 7.4V, 충전기 포함
• 배터리 사용시간 : >4.5 시간 연속가동
• 배터리 충전시간 : 95% 까지 3시간, 충전상태 LED 표시
• 카메라 치수 : 9″ x 4.3″ x 5.1″ (230 x 110 x 130) mm
• 카메라 무게 : 3.0 kg (6.6 lb)
• 장착 인터페이스 : UNC ¼"-20
• 제품 보증 : 4 years (감지기 및 냉각기 2 년, 배터리 1 년)

제품 구성

• 포장 : 적외선 렌즈 카메라, 배터리(2), 충전기, USB 케이블, 넥 스트랩, 눈부심방지장치, 휴대용 케이스, 청소 키트.

​
