가스누출 감지 및 정량화 측정솔루션

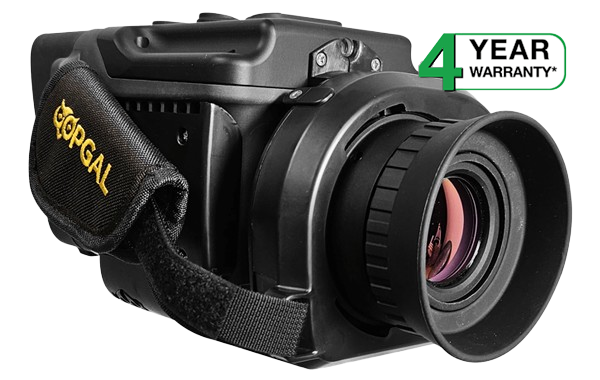

휴대용 광학 가스 이미징 카메라(OGI Camera)

메탄, 탄화수소, 400개 이상의 VOC 및 CO2용 EyeCGas® 멀티 광학 가스 감지기

EyeCGas® Multi OGI 카메라는 혹독한 산업 환경을 견디면서 안전을 보장하기 위해 개발된 이상적인 가스누출 감지 솔루션입니다.

이미 전 세계의 많은 고객으로부터 성능이 검증된 EyeCGas® Multi OGI 카메라는 메탄, CO2 및 400종 이상의 휘발성유기화합물(VOC)을 신속하게 감지합니다.

EyeCGas® Multi OGI 카메라는 멀티 스펙트럼 필터교환 기술 특허를 통해 원거리나 악조건 속에서도 향상된 감지 능력을 갖춘 유일한 OGI 카메라입니다.

측정된 결과는 EyeCSIte QOGI 전용 소프트웨어를 통해 누출가스의 검출 및 정량화가 가능하고, 실시간으로 측정결과를 스트리밍 하거나 공유할 수 있습니다.

EyeCGas® Multi OGI 카메라는 업계 최초 4년 보증과 고객 피드백을 기반으로 한 소프트웨어 무상 업그레이드 서비스를 제공하여 고객 지원에 최선을 다하고 있습니다.

■  주요 특징

✓  가스 누출 감지
메탄, CO2 등 400종 이상 VOC 신속 감지

✓  열화상 이미징
고성능 측정을 위한 온도측정 기능 및 색상 팔레트

✓  무선 연결
Wi-Fi, GPS, 핫스팟 및 Bluetooth 기능 내장

✓  법적 규제사항 준수
EPA OOOOa/b/c 규정의 부록 K 성능기준 준수

✓  가스 정량 측정
EyeCSite 소프트웨어 및 외부장치를 통한 가스 정량 측정 (자체/원격)

✓  LDAR 지원
다양한 소프트웨어 및 분석기와 통합운영 가능

✓  무료 펌웨어 업그레이드
펌웨어 업데이트 및 개선사항 무상지원 서비스 제공

✓  방폭기계기구 인증 취득
IECEX intrinsically safe Zone II, ANSI, CSA Class I & Class II div.2.

✓  견고한 제품 설계
석유화학 및 가스 산업 현장의 가혹한 조건에서 고성능 감지를 위한 특수 설계반영

✓  멀티 스펙트럼 OGI
고유한 멀티 스펙트럼 필터 교체기술을 적용하여 하나의 장비로 메탄/VOC 및 CO2 감지 가능

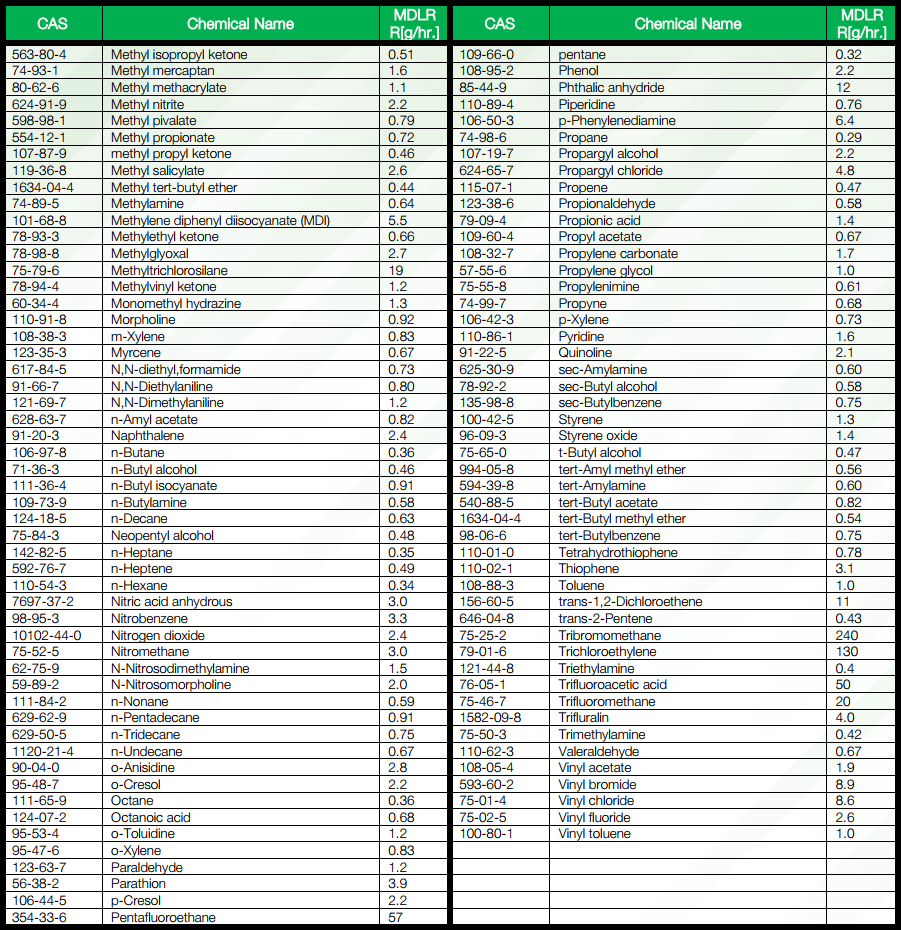

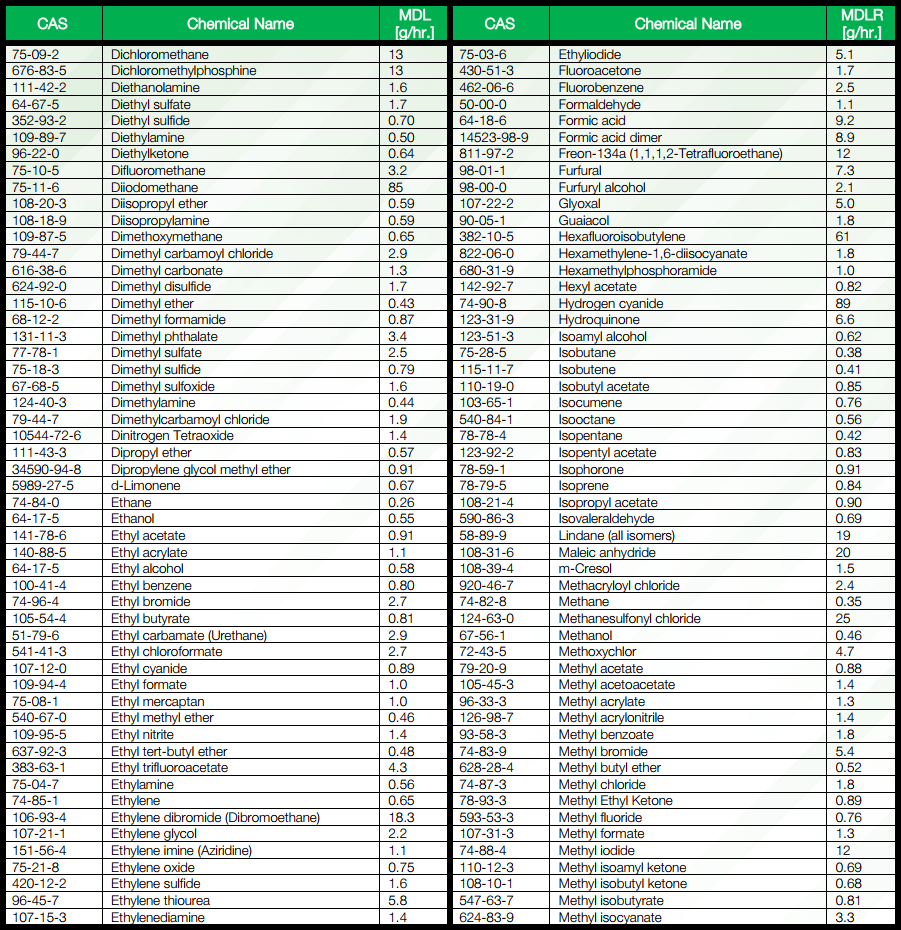

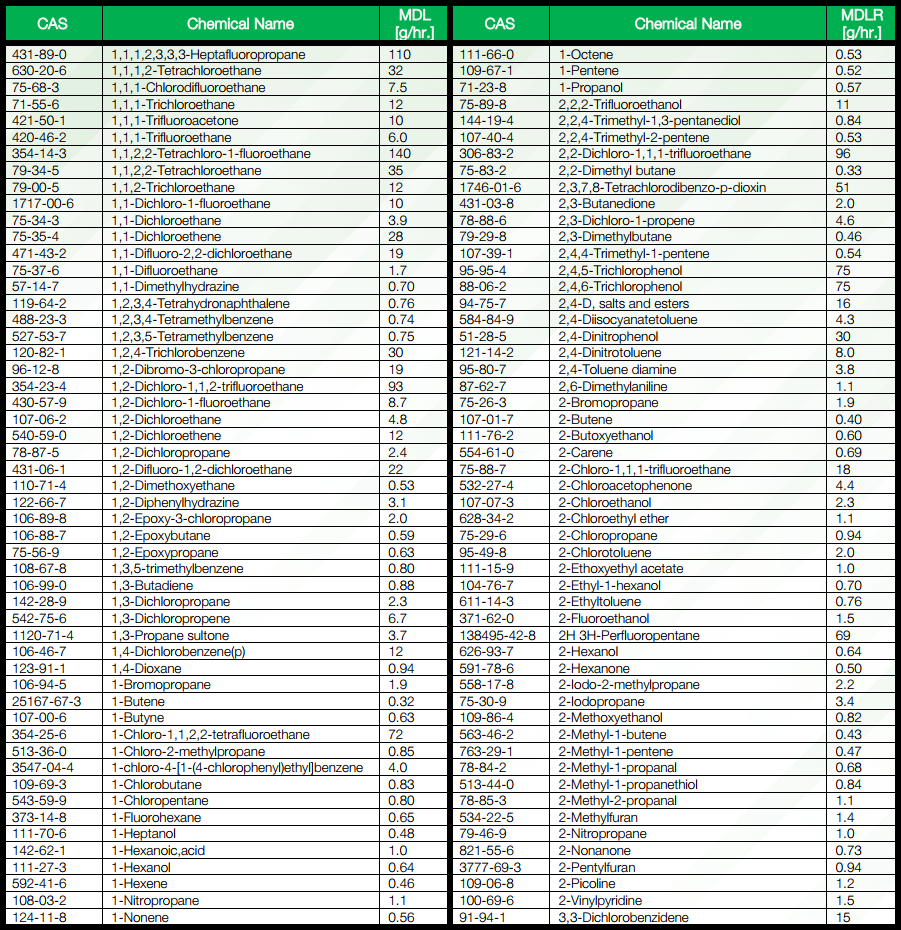

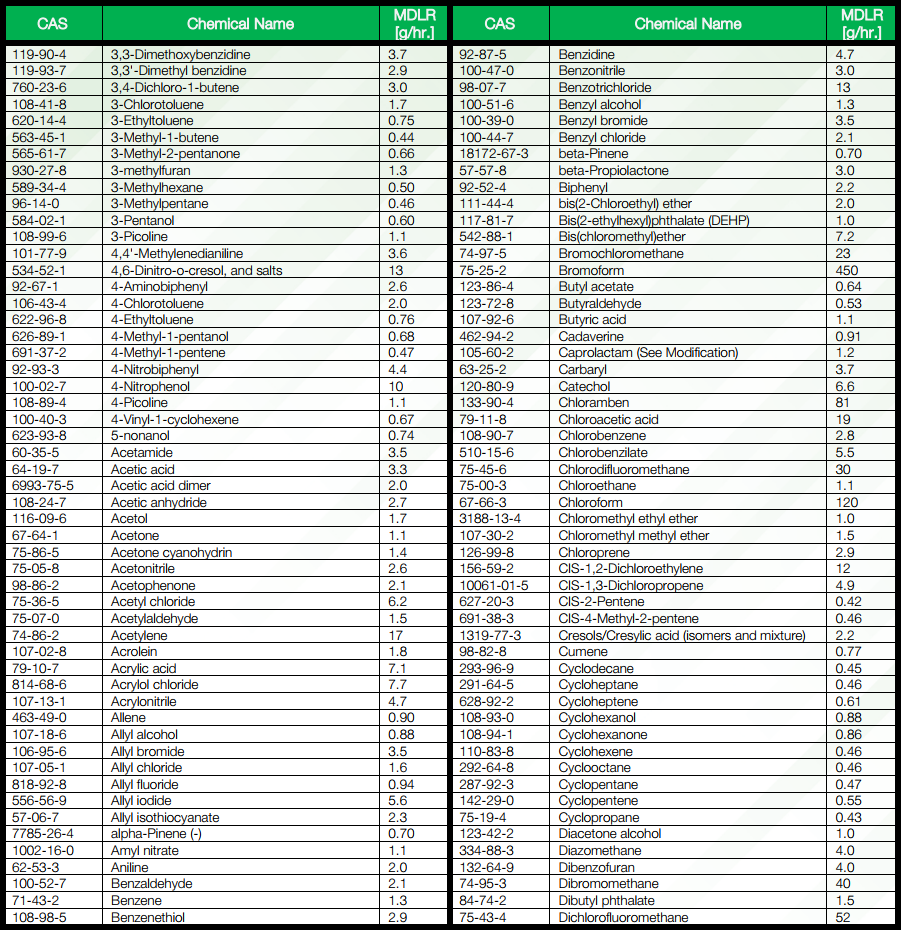

■  400종의 VOC 가스 리스트 (MDLR Values)

■  Application 동영상

■  기술 사양

이미징 성능 - 열화상 카메라

• IR해상도 : 320 x 240 pixels
• 초점 방식 : 수동 초점
• 감지기 피치 : 30 μm
• 열 감도 : <10 mK at 30°C (86°F)
• 가스 감도 : 9.0 ppm m, 0.07 g/h (ΔT =10 °C , 1 m/s 풍속거리 2m (메탄))
  부속서K 감도 0.15 g/h (ΔT 5°C 1 m/s 픙속거리 1m (메탄))
• 위험지역 규정준수 : CSA C22.2 No. 213-M1987, 비인센티브 전기장비 Class I, Division 2, ANSI/ ISA- 12.12.01 – Class I and II, Division 2, and Class III, ATEX.에 사용
• Zone 2 등급 본질안전 : Ex II 3 GD; Ex ic nA nC IIC T6 Gc; Ex ic tc IIIC T85°C DC
• 가스 누출 감지 : VOC 가스용 3.2μM ~ 3.4μM 스펙트럼 필터 사용
  감지 : 메탄, 아세트산, 벤젠, 부타디엔, 부텐, 부탄, 디메틸벤젠, 에탄,에틸렌, 에틸벤젠, 에틸렌옥사이드, 헥산, 헵탄, 이소부틸렌, 이소프로필알코올, 이소프렌, 메탄올, 메틸에틸케톤(MEK), 옥탄, 펜텐, 프로판, 프로판알.

감지기 및 광학 데이터

• 감지기 유형 : 초점면 배열(FPA), 냉각식 MCT
• 감지기 스펙트럼 범위 : 3.1 μm - 4.4 μm

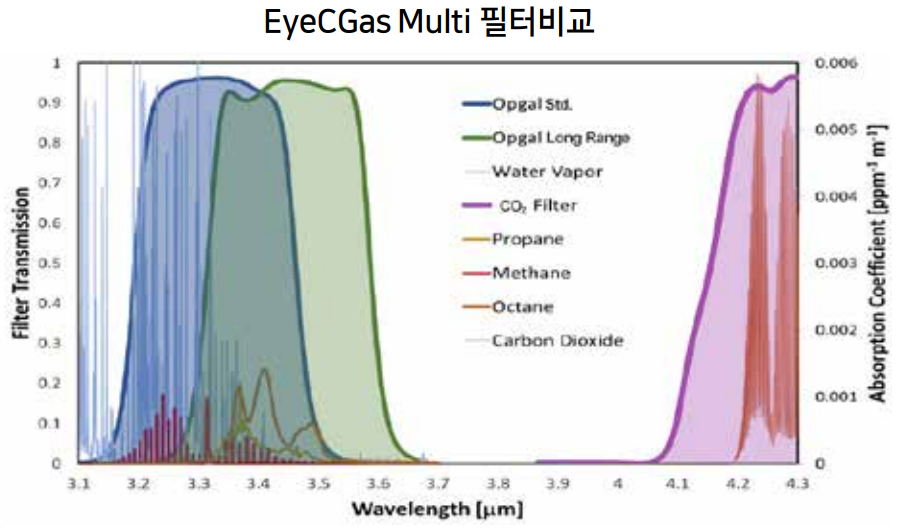

• 교체가능 필터 : 기본: 3.2 - 3.5 μm; 원거리: 3.3 - 3.6 μm; CO2: 4.1 - 4.4 μm
• 센서 냉각 : 스털링 마이크로쿨러
• 디지털 이미지 향상 : 고감도 모드(HSM), 노이즈 감소 필터
• 사용 가능 렌즈 : 18° (30 mm); 7.5° (75 mm)
• 조리개 값 : 1.1

이미지 표현

• 디스플레이 : 3.5" (10’눈부심 방지막 사용과 동등), 640 × 480 픽셀, LCD
• 이미지 표현 모드 : IR 이미지, 실화상 이미지, 일반, 강화 및 열화상 촬영
• 컬러 팔레트 : 6컬러 팔레트 (무지개, 아이언, ISO 빨강, ISO 초록, 그레이 스케일 및 선명함)
• 배율 : x2, x4, x8 및 x16 (visible 카메라에 한함)

측정 및 분석

• 측정 온도 범위 : -20°C to 350°C (-4°F to 662°F)
• 정확도 : 최소 ± 1°C (0 - 100°C), ± 2% (> 100°C), ± 2°C (-20 - 0°C)
• 가스 배출 정량화 : 실시간 및 오프라인 이미지 처리 기능 내장 데스크탑 또는 휴대용 애플리케이션을 위한 VOC 가스 정량화 (오프라인/온라인 작동)

악세사리 및 앱

• 헤드업 디스플레이 : 음성명령 기능을 포함한 헤드업 디스플레이 Realware®
• 모바일 APP : Android 10 /IOS 14 이상

통신 인터페이스 및 데이터 저장

• GPS : 자동포함, 모든 이미지 또는 녹화영상에 추가 가능
• 저장 매체 : 64GB 메모리로 최대 20시간 이상 비디오 저장
• 이미지 파일 형식 : JPG 형식
• 통신 인터페이스 :
  - USB : 데이터 전송, 비디오 스트리밍 및 비디오 이미지 파일 전송
  - Wi-Fi 2.4GHz : 비디오 스트리밍 및 파일 전송
  - Bluetooth 4.2 : RMLD, TVA2020, LDAR 소프트웨어 등
  - GPS : 내장 또는 외장
• 비디오 출력 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성

영상 녹화 및 스트리밍

• 적외선 및 영상 비디오 : 내장형 디지털 비디오 레코더에서 .ts 형식 비디오 생성
• 라디오메트릭 적외선 비디오 스트리밍 : Wifi 사용

환경 및 인증

• 작동 온도 범위 : -20°C - 50°C (-4°F - 122°F)
• 보관 온도 범위 : -40°C - 70°C (-40°F - 158°F)
• 외함 : IP65
• 낙하 : ASTM-D 4169-06 스케줄 A
• 진동 : ASTM-D 4169-08 스케줄 F 시험방법 D999
• 초가속수명시험(HALT) : 최고 온도: 55°C, 최저 온도: -20°C
• 안전 : EN60950-1:2006

추가 정보

• 배터리 유형 : 충전식 리튬 이온 배터리 * 7.4V, 충전기 포함
• 배터리 사용시간 : >4.5 시간 연속가동
• 배터리 충전시간 : 95% 까지 3시간, 충전상태 LED 표시
• 카메라 치수 : 9″ x 4.3″ x 5.1″ (230 x 110 x 130) mm
• 카메라 무게 : 2.6 kg (5.9 lb)
• 장착 인터페이스 : UNC ¼"-20
• 제품 보증 : 4 years (감지기 및 냉각기 2 년, 배터리 1 년)

제품 구성

• 포장 : 적외선 렌즈 카메라, 배터리(2), 충전기, USB 케이블, 넥 스트랩, 눈부심방지장치, 휴대용 케이스, 청소 키트.
